Área de acciónConsumo máximo: 31m³ / h
Presión máxima: 120 m

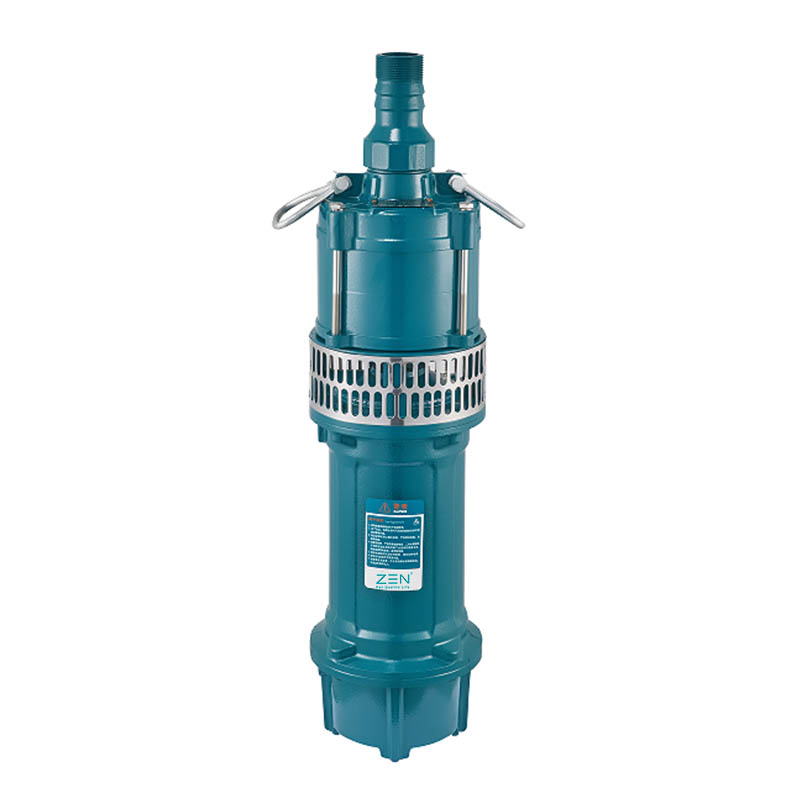

La bomba sumergible QD hecha de hierro fundido con paredes gruesas, que proporciona una resistencia excepcional, la resistencia a la abrasión y la durabilidad, son adecuados para drenar el agua limpia o ligeramente contaminada.
Se distinguen por su fuerza y confiabilidad en condiciones de funcionamiento automáticas en instalaciones estacionarias. Como drenaje eléctrico portátil y dispositivos de riego, la bomba sumergible QD con un menor consumo de agua es ampliamente adecuado para cajas de agua de agua, tierras agrícolas, empresas industriales y mineras, sitios de construcción, embarcaciones y familias y se caracterizan por un volumen más bajo, liviano y facilidad de operación, etc.
Temperatura máxima del fluido + 40 ° C
PH 6.5 - 8.5 Valor
El contenido máximo de arena es 0.1%. Un cuerpo sólido suspendido pasa 0.2 mm
Tasa de potencia 50 Hz. Un voltaje nominal de una sola fase es 220 escolar superior, un voltaje nominal de tres fases: 380 escuelas superiores, un rango del 10% al 10%.
Profundidad de buceo de 0.5 a 5 m
Las bombas de alta presión Q (d) tienen una estructura de múltiples etapas y se usan ampliamente en áreas como riego agrícola, riego, riego en el jardín, suministro de agua de pozos, suministro de agua de depósitos, acuicultura, etc.
Bomba de bombeo centrífugo de múltiples etapas
El diseño es compacto, ocupa un área pequeña, el uso móvil es conveniente
Rodamiento de bolas de contacto de esquina, un aumento en la vida útil
Otros voltajes o frecuencias 60 Hz
| Poder (KW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | Condensador (ICF) (Solo para una versión de una sola fase) |
25 UF 450V AC |
25 UF 450V AC |
35 UF 450V AC |
50 UF 450V AC |
60 UF 450V AC |
一 | 一 | 一 |
| 2 | Rodamiento más bajo | 6203-2RZ | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 7307ac | 7307ac |
| 3 | Cáscara | HT200 | |||||||
| 4 | Motor | Motor seco | |||||||
| 5 | Cojinete superior | 6203-2RZ | 6203-2RZ | 6203-2RZ | 6204-2RZ | 6204-2RZ | 6204-2RZ | 6307-2RZ | 6307-2RZ |
| 6 | Sello mecánico | 208-16/38 B: A/S: A (PTC) |
208-16/38 B: A/S: A (PTC) |
208-16/38 B: A/S: A (PTC) |
208-20/40 B: A/S: A (PTC) |
208-20/40 B: A/S: A (PTC) |
208-20/40 B: A/S: A (PTC) |
208-30/51 W: S/W: S (F) |
208-30/51 W: S/W: S (F) |
| B - Cerámica A - Grafito S - Cárburo de silicio | |||||||||
| 7 | Rueda de trabajo | ZL102/HT200 | |||||||
| 8 | Cuerpo de bombas | HT200 | |||||||
| 9 | Eje del motor | Acero 45#+AISI304 (con Tipo P)/Acero 45# | |||||||
| 10 | Salida | HT200 | |||||||
| 11 | La pantalla del instalador |
AISI430, AISI304 (con Tipo P) | Q235A | ||||||
| Modelo |
Dim. (Mm) | NOROESTE. (kg) |
|||
| Fase única |
Tres fases |
Φ | B | Dn | |
| QD3-30 / 9-0.75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1P | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1.5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1.5J | 一 | 200 | 555 | 51 | 30 |
| QD10-30 / 3-1.5P | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5J | 一 | 200 | 515 | 64 | 29 |
| QD3-82 / 5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2J | 一 | 195 | 735 | 25 | 41 |
| QD10-40 / 3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30/2-0.75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30/2-0.75P | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1P | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1.5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1.5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1.5P | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8J | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8P | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2J | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7.5L1 | 230 | 825 | 51 | 95 |
| Modelo |
Fuerza |
Nominal Actual (A) |
Max. FLUIR (m³/h) |
Máximo (metro) |
Rango cabezales (metro) |
Línea de cable (metro) |
Dim.mm (L × W × H) |
G.W. (kg) |
20 'cargando Cole-in (St.) |
||
| Fase única |
Tres fases | KW | HP | ||||||||
| QD3-30 / 9-0.75 | 0.75 | 1 | 5.2 | 5 | 33 | 0 ~ 33 | 3*0.75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0 ~ 47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1P | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0 ~ 62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1.5J | 20 | 29 | 0 ~ 29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| QD10-30 / 3-1.5P | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5J | 23 | 28 | 0 ~ 29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82 / 5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50 ~ 85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10 ~ 40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2J | 2.2 | 3 | 13.8 | 8 | 104 | 55 ~ 104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0.75 | 0.75 | 1 | 2 | 5 | 33 | 0 ~ 33 | 4*0.75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0.75P | 5 | 33 | 0 ~ 33 | 4*0.75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0 ~ 47 | 4*0.75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 4*0.75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1P | 14 | 37 | 20 ~ 35 | 4*0.75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0 ~ 62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1.5J | 20 | 29 | 0 ~ 30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | QD10-30 / 3-1.5P | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5J | 23 | 28 | 0 ~ 28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82 / 5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50 ~ 88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1.8P | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2J | 2.2 | 3 | 5.1 | 8 | 104 | 55 ~ 104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60 ~ 120 | 3*1.5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52 ~ 85 | 3*1.5+1*1 ☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66 ~ 108 | 3*2.5+1*1.5-30 | 1190x295x320 | 105 | 196 |
No se recomienda utilizar bombas centrifugales por debajo del rango de elevación.
