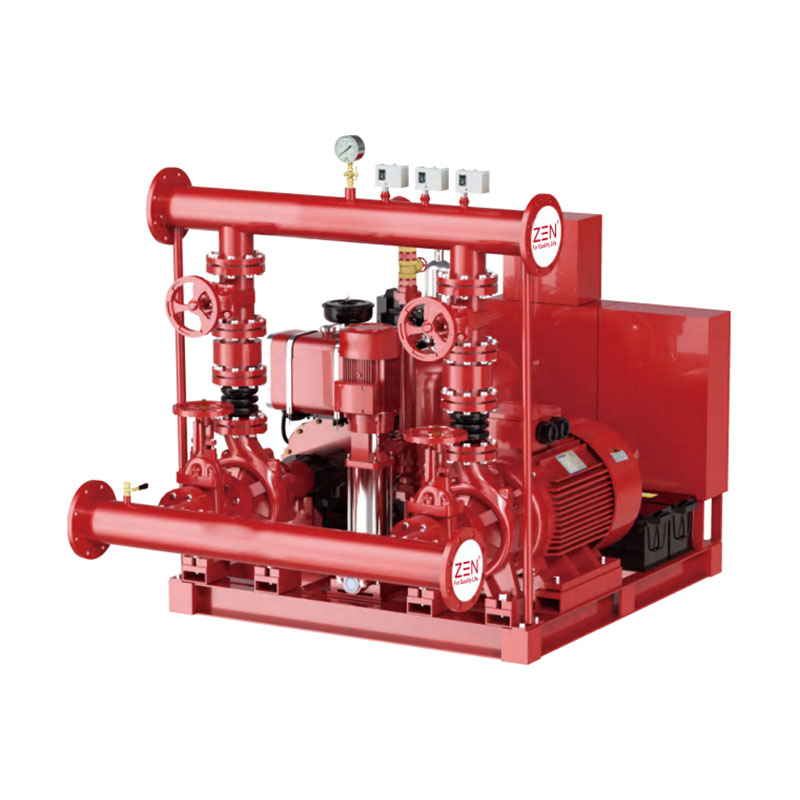

Descripción del Producto

1. Los componentes están montados sobre una estructura de marco de acero.

2. Cada controlador tiene su propia línea de medición de presión.

3. La línea de succión no debe incluir un filtro.

4. Válvula de retención y válvula de mariposa en la línea de descarga.

5. Сертификация NFPA 20 не допускает всасывания с отрицательного уровня для насосов с торцевым всасыванием и насосов с раздельным корпусом.

Высококачественная модель Система пожаротушения ZEDJ предлагается китайским производителем ZEN. Мы производим пожарные насосы в строгом соответствии с международными стандартами, стремясь предоставлять клиентам по всему миру высококачественную продукцию. Свяжитесь с нами в любое время.

Principio de funcionamiento

Cuando la presión cae por debajo del valor establecido, el interruptor de presión activa el jockey y funciona durante 10 minutos hasta que la presión del sistema alcanza el valor establecido. Si la presión continúa bajando, la bomba principal arranca primero. Si la presión del sistema no puede suministrarse y la presión continúa cayendo, se activa la bomba de respaldo.

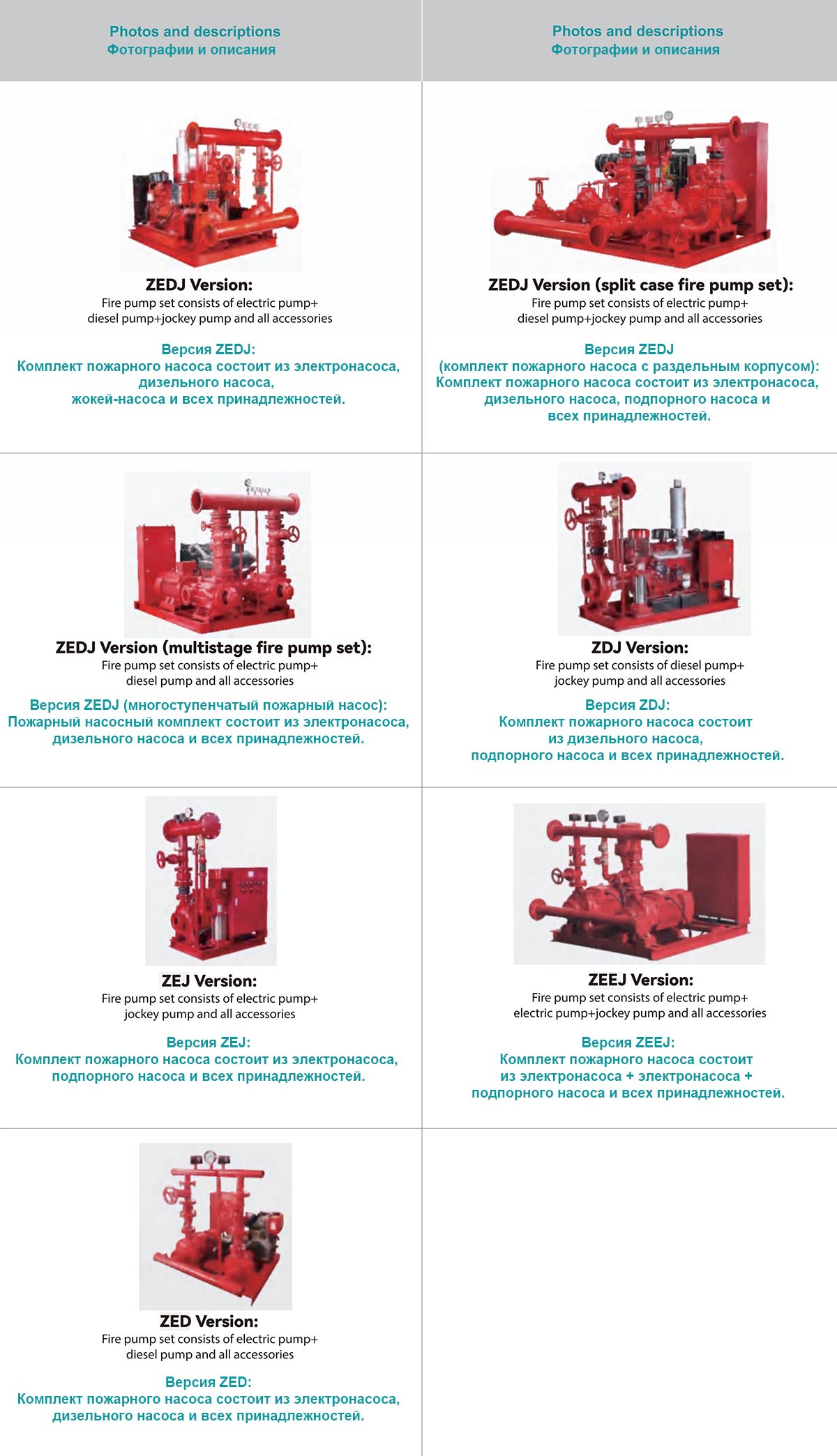

Versiones de bombas contra incendios NFPA 20

ТЕХНИЧЕСКИЕ ДАННЫЕ 50Hz n=2900 r/min

	Q	H	Электрический		Diesel	Jockey
			Opción 1	Opción 2	Diesel	Opción 1	Opción 2
			Estrechamente conectado	Conjugado separado	tipo de embrague	Impulsor de plástico	Impulsor SS304
	GPM	Hay

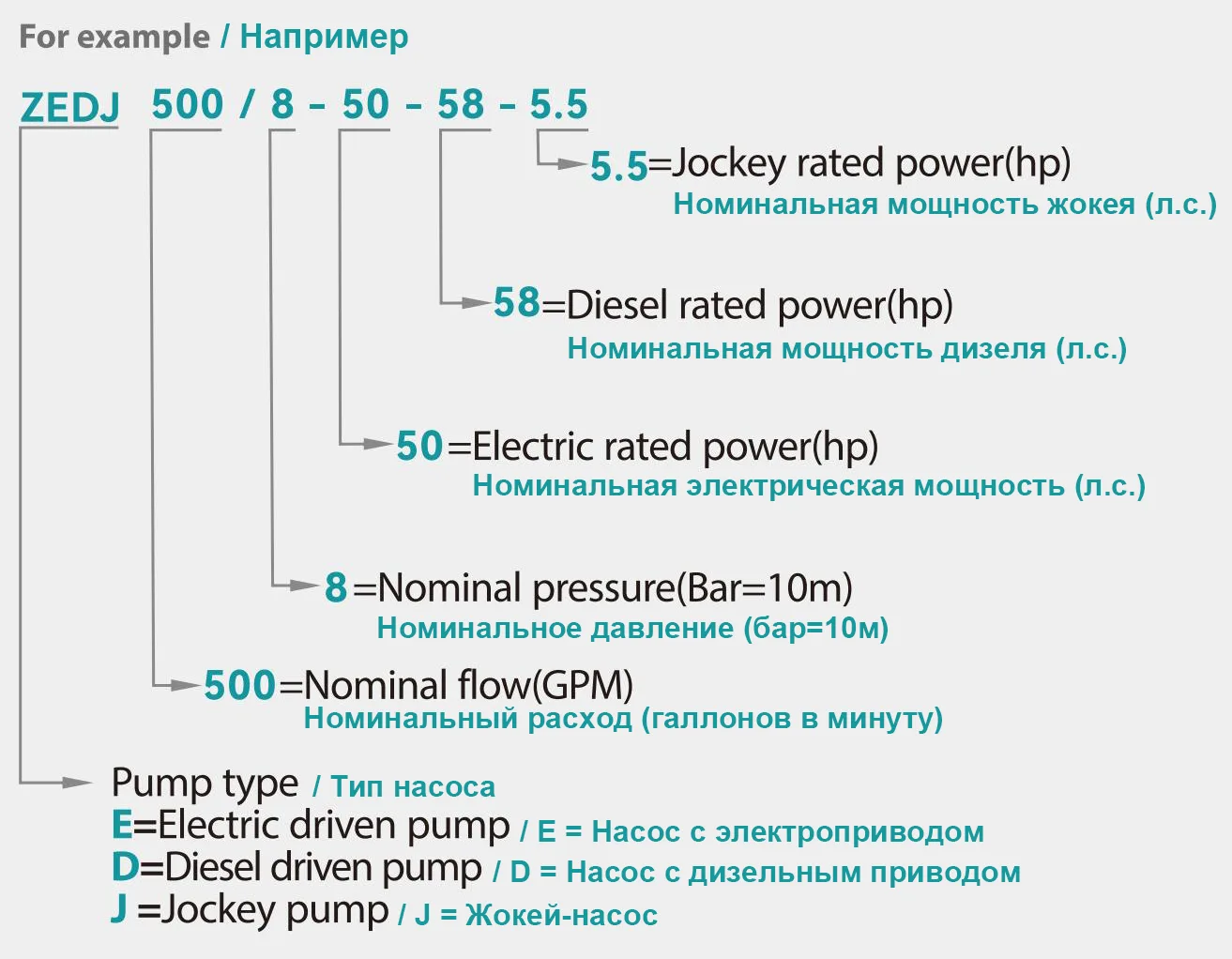

ZEDJ 50/6-5.5-8.6-2	50	6	ZST32-250/557,5HP	XAD32-250/557.5HP	SD 32-250/558.6HP	SVP4-6/2HP	CDL(F)1-15/1HP
ZEDJ 50/7-7.5-10-2	50	7	ZST 32-250/75 10HP	XAD32-250/75 10CV	SD 32-250/75 10CV	SVP4-6/2HP	CDL(F)1-15/1HP
ZEDJ 50/8-10-12-3	50	8	ZST32-250/11015HP	XAD32-250/110 15CV	SD32-250/11012HP	SVP4-10/3HP	CDL(F)1-15/1HP
ZEDJ 50/9-10-27-3	50	9	ZST32-250/150 20HP	XAD32-250/150 20HP	SD 32-250/150 27CV	SVP4-10/3HP	CDL(F)1-17/1.5HP
ZEDJ 100/7-10-10-2	100	6-7	ZST 32-250/75 10HP	XAD32-250/75 10CV	SD 32-250/75 10CV	SVP4-6/2HP	CDL(F)2-11/1.5HP
ZEDJ 100/8-15-27-3	100	8	ZST32-250/150 20HP	XAD32-250/150 20HP	SD 32-250/150 27CV	SVP4-10/3HP	CDL(F)2-13/2HP
ZEDJ 100/9-17.5-27-3	100	9	ZST 40-250/185 25HP	XAD40-250/185 25HP	SD40-250/185 27HP	SVP4-10/3HP	CDL(F)2-13/2HP
ZEDJ 120/7-10-12-3	120	7	ZST32-250/75D 10HP	XAD32-250/75H 10HP	SD 32-250/75H 12HP	SVP4-10/3HP	CDL(F)2-13/2HP
ZEDJ 150/7-15-12-3	150	7	ZST 40-250/110 15CV	XAD40-250/110 15CV	SD 40-250/110 12HP	SVP4-10/3HP	CDL(F)4-10/3HP
ZEDJ 200/6-20-27-3	200	6	ZST50-250/150 20HP	XAD50-250/150 20HP	SD 50-250/150 27CV	SVP4-10/3HP	CDL(F)4-10/3HP
ZEDJ 200/7-25-27-3	200	7	ZST50-250/185 25HP	XAD50-250/185 25CV	SD 50-250/185 27HP	SVP4-10/3HP	CDL(F)4-10/3HP
ZEDJ 200/8-30-32-3	200	8	ZST50-250/220 30HP	XAD50-250/220 30HP	SD 50-250/220 32HP	SVP4-10/3HP	CDL(F)4-12/3HP
ZEDJ 200/9-40-38-4	200	9	-	XAD50-250/300 40CV	SD 50-250/300 38HP	SVP4-12/4HP	CDL(F)4-123/CV
ZEDJ 200/10-50-58-4	200	10		XAD50-315/37050HP	SD 50-315/370 58HP	SVP6-8/4HP	CDL(F)4-14/4HP
ZEDJ 250/7-25-27-4	250	7	ZST50-250/18525HP	XAD50-250/185 25CV	SD 50-250/185 27HP	SVP6-8/4HP	CDL(F)4-12/3HP
ZEDJ 300/6-25-27-4	300	6	ZST50-250/185 25HP	XAD50-250/185 25CV	SD 50-250/185 27HP	SVP6-8/4HP	CDL(F)8-6/3HP
ZEDJ 300/7-30-32-4	300	7	ZST50-250/220 30HP	XAD50-250/220 30HP	SD 50-250/220 32HP	SVP6-8/4HP	CDL(F)8-8/4HP
ZEDJ 300/8-40-38-4	300	8	-	XAD50-250/300 40CV	SD 50-250/300 38HP	SVP8-8/4HP	CDL(F)8-8/4HP
ZEDJ 300/10-50-58-5.5	300	9-10	-	XAD50-315/370 50CV	SD 50-315/370 58HP	SVP8-10/5.5HP	CDL(F)8-12/5.5HP
ZEDJ 350/7-30-32-4	350	7	ZST50-250/220 30HP	XAD50-250/220 30HP	SD 50-250/220 32HP	SVP8-8/4HP	CDL(F)8-8/4HP
ZEDJ 400/6-30-32-4	400	6	ZST 65-250/220 30HP	XAD65-250/220 30HP	SD 65-250/220 32HP	SVP8-8/4HP	CDL(F)8-8/4HP
ZEDJ 400/7-40-38-5.5	400	7	ZST 65-250/300 40CV	XAD65-250/300 40HP	SD 65-250/300 38 CV	SVP8-10/5.5HP	CDL(F)8-8/4HP
ZEDJ 400/8-50-58-5.5	400	8	ZST 65-250/370 50HP	XAD65-250/370 50HP	SD 65-250/370 58 CV	SVP8-10/5.5HP	CDL(F)8-10/5.5HP
ZEDJ 400/9-60-61-7.5	400	9	ZST 65-315/450 60CV	XAD65-315/450 60CV	SD 65-315/450 61CV	SVP12-6/7.5HP	CDL(F)8-12/5.5HP
ZEDJ 500/7-40-38-5.5	500	6-7	ZST 65-250/300 40CV	XAD65-250/300 40HP	SD 65-250/300 38 CV	SVP12-4/5.5HP	CDL(F)12-8/7.5HP
ZEDJ 500/8-50-58-7.5	500	8	ZST 65-250/370 50HP	XAD65-250/370 50HP	SD65-250/37058HP	SVP12-6/7.5HP	CDL(F)12-8/7.5HP
ZEDJ 500/9-60-61-7.5	500	9	ZST 65-315/450 60CV	XAD65-315/450 60CV	SD 65-315/450 61CV	SVP12-6/7.5HP	CDL(F)12-9/7.5HP
ZEDJ 500/11-75-75-7.5	500	10-11	ZST 65-315/550 75HP	XAD65-315/550 75CV	SD 65-315/550 75HP	SVP12-6/7.5HP	CDL(F)12-12/10HP
ZEDJ 500/13-100-100-15	500	12-13	ZST 65-315/750 100HP	XAD65-315/750 100HP	SD 65-315/750 100CV	-	CDL(F)12-14/15HP

	Q	H	Электрический		Diesel	Jockey
			Opción 1	Opción 2	Diesel	Opción 1	Opción 2
			Estrechamente conectado	Conjugado separado	tipo de embrague	Impulsor de plástico	Impulsor SS304
	GPM	Hay
ZEDJ 500/14-125-125-15	500	14	ZST 65-315/900 125HP	XAD65-315/900 125HP	SD 65-315/900 125HP	-	CDL(F)12-14/15HP
ZEDJ 750/7-60-61-10	750	6-7	ZST 80-250/450 60HP	XAD80-250/450 60HP	SD80-250/450 61HP	-	CDL(F)16-8/10HP
ZEDJ 750/8-75-75-10	750	8	ZST80-250/550 75HP	LÍMITE 80-250/550 75HP	SD80-250/550 75HP	-	CDL(F)16-8/10HP
ZEDJ 750/9-100-100-10	750	9	-	XAD 80-250/750 100HP	SD80-250/750 100HP	-	CDL(F)16-8/10HP
ZEDJ 750/11-100-100-12	750	10-11	ZST 80-315/750 100HP	XAD 80-315/750 100HP	SD 80-315/750 100HP	-	CDL(F)16-10/15HP
ZEDJ 50/13-125-125-15	750	12-13	ZST80-315/900 125HP	LÍMITE 80-315/900 125HP	SD80-315/900 125HP	-	CDL(F)16-12/15HP
ZEDJ 50/14-150-150-15	750	14	-	XAD 80-315/1100 150HP	SD80-315/1100 150HP	-	CDL(F)16-14/20HP
ZEDJ 1000/8-100-100-10	1000	8	ZST 100-250/750 100HP	LÍMITE 100-250/750 100HP	SD 100-250/750 100HP	-	CDL(F))20-8/15HP
ZEDJ 1000/9-125-125-12	1000	9	ZST 100-250/900 125HP	XAD 100-250/900 125HP	SD 100-250/900 125HP	-	CDL(F)20-10/15HP
ZEDJ 1000/11-150-150-12	1000	10-11	ZST100-315/1100 150HP	XAD100-315/1100 150HP	SD 100-315/1100 150HP	-	CDL(F)20-10/15HP
ZEDJ 1000/12-180-170-15	1000	12	ZST 100-315/1320 180HP	LÍMITE 100-315/1320 180HP	SD 100-315/1320 170HP	-	CDL(F)20-14/20HP
ZEDJ 1000/14-220-225-20	1000	13-14	ZST100-315/1600 220HP	XAD 100-315/1600 220HP	SD 100-315/1600 225HP	-	CDL(F)20-14/20HP
ZEDJ 1250/8-150-150-12	1250	8	-	XAD 125-250/1100 150HP	SD 125-250/1100 150HP	-	CDL(F)32-60/15HP
ZEDJ 1250/9-180-170-15	1250	9	-	LÍMITE 125-315/1320 180HP	SD 125-315/1320 170HP	-	CDL(F)32-60/15HP
ZEDJ 1250/11-220-225-15	1250	10-11	-	LÍMITE 125-315/1600 220HP	SD 125-315/1600 225HP	-	CDL(F)32-80/20HP
ZEDJ 1250/12-250-270-20	1250	12	-	XAD 125-315/1850 250HP	SD 125-315/1850 270HP	-	CDL(F) 32-80/20HP
ZEDJ 1250/13-270-270-25	1250	13	-	XAD 125-315/2000 270HP	SD 125-315/2000 270 CV	-	CDL(F)32-100/25HP
ZEDJ 1500/8-180-170-15	1500	8	-	LÍMITE 125-250H/1320 180HP	SD 125-250H/1320 170HP	-	CDL(F))32-80/20HP
ZEDJ 1500/9-180-170-20	1500	9	-	LÍMITE 125-315/1320 180HP	SD 125-315/1320 170HP	-	CDL(F)32-80/20HP
ZEDJ 1500/10-220-225-20	1500	10	-	LÍMITE 125-315/1600 220HP	SD 125-315/1600 225HP	-	CDL(F)32-80/20HP
ZEDJ 1500/12-250-270-25	1500	11-12	-	XAD 125-315/1850 250HP	SD 125-315/1850 270HP	-	CDL(F))32-100/25HP
ZEDJ 1500/13-270-270-25	1500	13	-	XAD125-315/2000 270HP	SD 125-315/2000 270 CV	-	CDL(F)32-100/25HP
ZEDJ 2000/8-220-225-25	2000	8	-	LÍMITE 150-250/1600 220HP	SD 150-250/1600 225HP	-	CDL(F)45-50/25HP
ZEDJ 2000/9-270-270-25	2000	9	-	LÍMITE 150-250/2000 270HP	SD 150-250/2000 270 CV	-	CDL(F)45-50/25HP
ZEDJ 2000/10-340-340-30	2000	10	-	LÍMITE 150-315/2500 340HP	SD 150-315/2500 340HP	-	CDL(F)45-60/30HP
ZEDJ 2000/13-430-410-40	2000	11-13	-	XAD 150-315/3150 430HP	SD 150-315/3150 410HP	-	CDL(F)45-70/40HP
ZEDJ 2500/8-220-225-30	2500	8	-	LÍMITE 150-250/1600 220HP	SD 150-250/1600 225HP	-	CDL(F)64-40/30HP
ZEDJ 2500/9-270-270-40	2500	9	-	LÍMITE 150-250/2000 270HP	SD 150-250/2000 270 CV	-	CDL(F)64-50/40HP
ZEDJ 2500/10-340-340-40	2500	10	-	XAD150-315/2500 340HP	SD 150-315/2500 340HP	-	CDL(F)64-50/40HP
ZEDJ 2500/12-430-410-40	2500	11-12	-	XAD150-315/3150 430HP	SD 150-315/3150 410HP	-	CDL(F)64-60-2/40HP

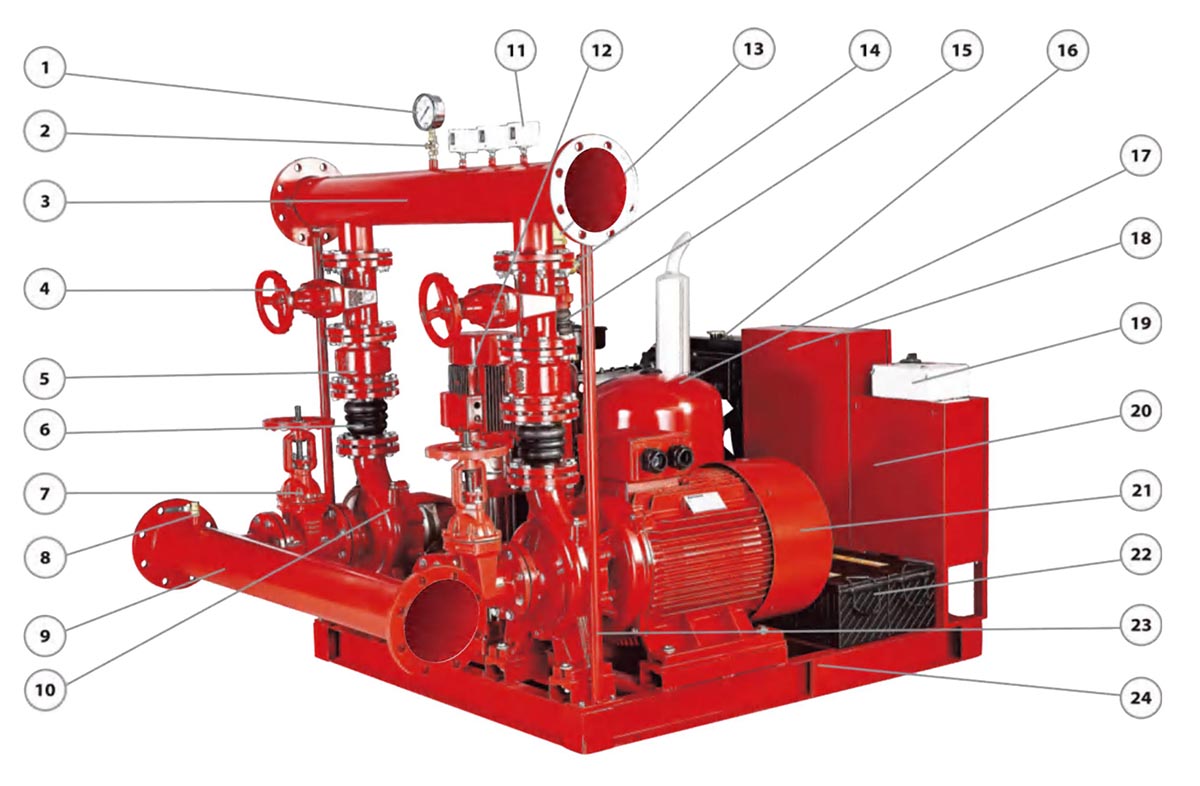

DESCRIPCIÓN DEL MATERIAL

№	Descripción	Material
1	Manómetro	Hay 0-16
2	Válvula de seguridad	Latón
3	Напорный трубопровод	Acero carbono
4	Solenoide	hierro maleable
5	Controlador de el volumen	hierro maleable
6	Conexión flexible	Резина
7	válvula OS&Y	hierro maleable
8	Válvula de seguridad	Latón
9	Всасывающий трубопровод	Acero carbono
10	bomba diésel	Fuente de alimentación de respaldo
11	interruptor de presión	Hay 0-16
12	bomba jockey	Fuente de alimentación de respaldo
13	válvula de retención jockey	Latón
14	Жокей-запорный клапан	Latón
15	Conexión flexible	Резина
16	Дизельный двигатель	Combustión interna
17	Tanque de presión	Membrana de hierro fundido / EPDM
18	controlador electrico	Прямой пуск/Звезда-треугольник
19	controlador jockey	inicio directo
20	Дизельный контроллер	inicio directo
21	Электрический насос	fuente principal
22	Аккумуляторы	Primario/Copia de seguridad
23	varilla de soporte	Чугун
24	Основание	Чугун

TABLA DE DIÁMETROS DE TUBERÍA

Расход насоса		Diámetros mínimos de tubería (nominales)
GPM	m³/h	Succión	Despedir
25	6	1"-DN25	1"-DN25
50	11	1^1/2"-DN40	1^1/4"-DN32
100	23	2"-DN50	2"-DN50
150	34	2^1/2"-DN65	2^1/2"-DN65
200	45	3"-DN80	3"-DN80
250	57	4"-DN100	3"-DN80
300	68	4"-DN100	4"-DN100
400	91	4"-DN100	4"-DN100
450	102	5"-DN125	5"-DN125
500	114	5"-DN125	5"-DN125

Расход насоса		Diámetros mínimos de tubería (nominales)
GPM	m³/h	Succión	Despedir
750	170	6"-DN150	6"-DN150
1000	227	8"-DN200	6"-DN150
1250	284	8"-DN200	8"-DN200
1500	341	8"-DN200	8"-DN200
2000	455	10"-DN250	10"-DN250
2500	568	10"-DN250	10"-DN250
3000	682	12"-DN300	12"-DN300
3500	795	12"-DN300	12"-DN300
4000	909	14"-DN350	12"-DN300
4500	1023	16"-DN400	14"-DN350
5000	1136	16"-DN400	14"-DN350

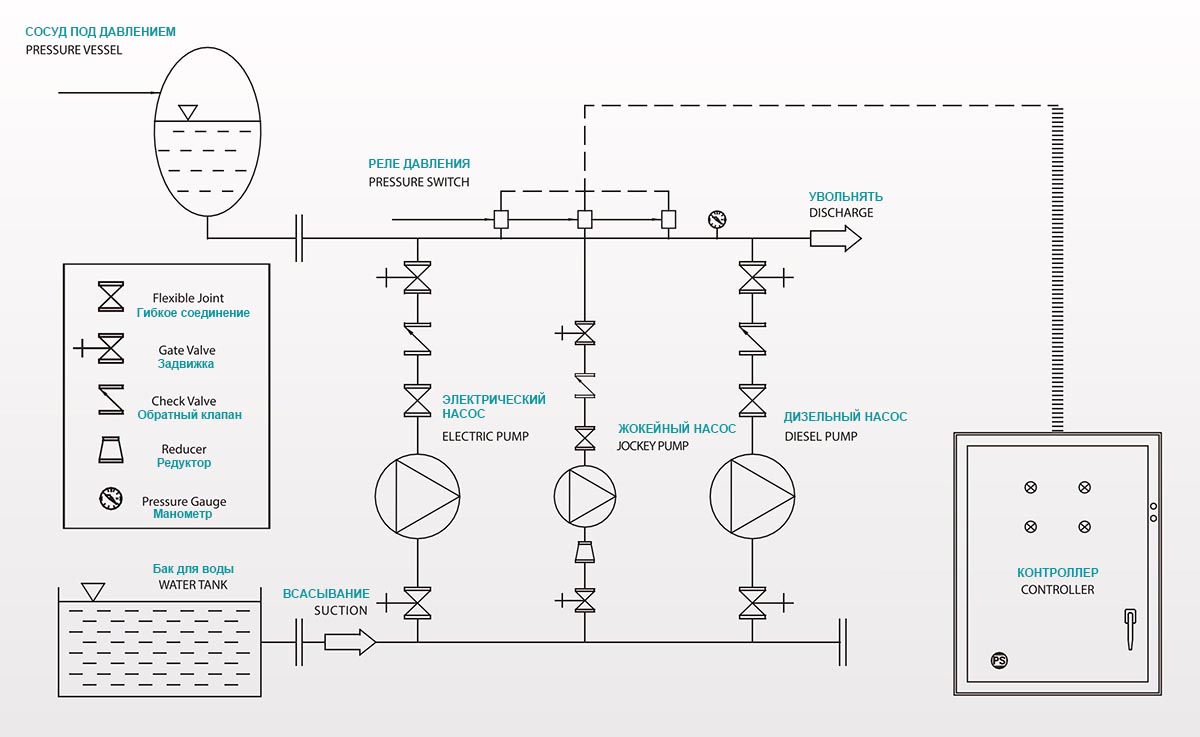

ПРИНЦИПИАЛЬНАЯ СХЕМА ПОЖАРНОГО НАСОСА
