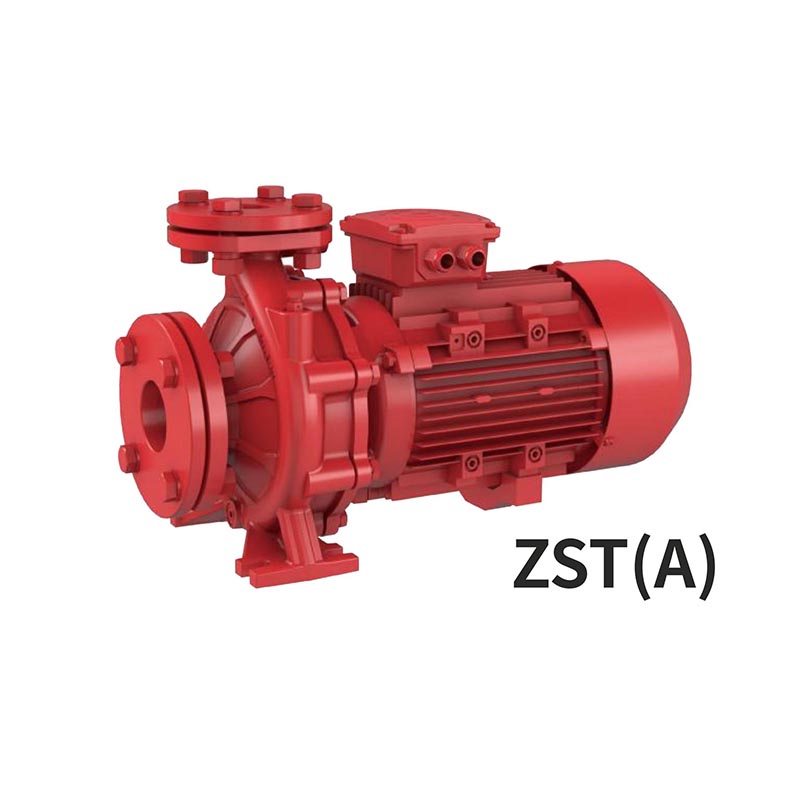

Bomba ZEN de alta calidad La bomba centrífuga de acoplamiento cerrado ZST(A) es un producto de alta eficiencia que cumple con el nuevo estándar de eficiencia centrífuga EN733. Esta bomba está disponible con motor cuadrado y redondo, equipada con un motor serie YE3 de eficiencia ultra alta con índice de protección IP55 y aislamiento de clase F para garantizar un rendimiento estable y a largo plazo. El cuerpo de la bomba tiene un revestimiento especial anticorrosión y viene de serie con una brida tipo wafer galvanizada y un juego completo de pernos y juntas para una fácil instalación. Los componentes principales están equipados con rodamientos NSK de alta calidad y sellos mecánicos resistentes al desgaste, lo que mejora en gran medida la confiabilidad y la vida útil del producto. Al elegir nuestra bomba centrífuga de acoplamiento cerrado ZST(A), proporcionará a su sistema un funcionamiento potente y duradero.
◆Nueva bomba centrífuga EN733

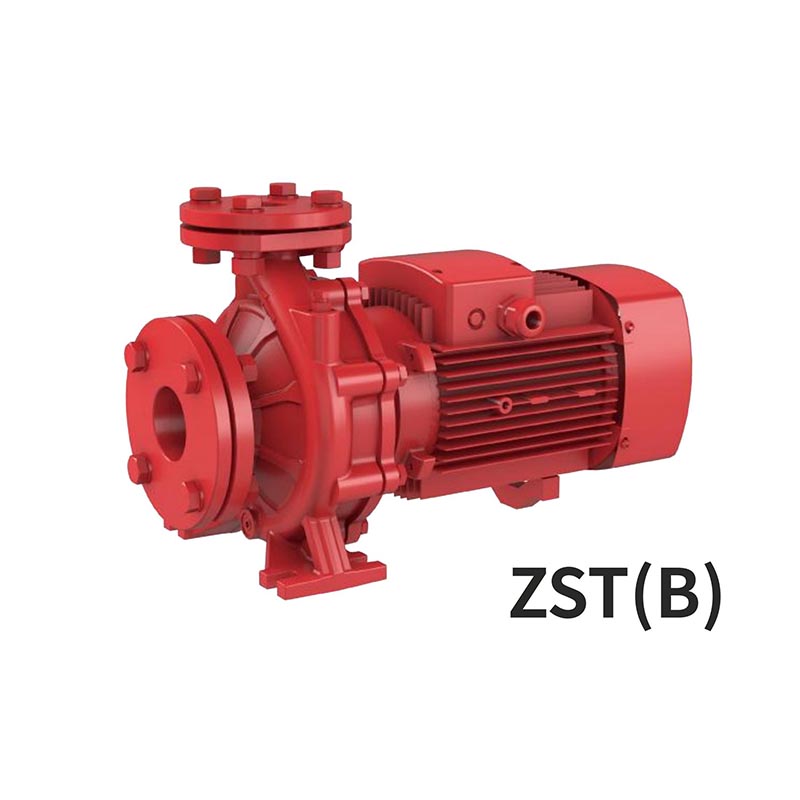

◆Доступны как квадратные, так и круглые двигатели
◆Высокоэффективный двигатель YE3 с защитой IP55 класса F
◆Carcasa de bomba con revestimiento anticorrosión
◆Оцинкованный контрфланец с болтами, гайками и прокладками
◆Качественные подшипники NSK, износостойкое механическое уплотнение
Bomba ZEN de alta calidad La bomba centrífuga de acoplamiento cerrado ZST(A) es adecuada para su uso con agua limpia y líquidos que no sean agresivos para los materiales con los que está fabricada la bomba. Las bombas centrífugas EN733 se recomiendan para su uso en sistemas de suministro de agua, plantas de tratamiento de aguas residuales, sistemas de aumento de presión, extinción de incendios, riego, sistemas industriales, de circulación de agua, incluidos sistemas de limitación de presión, y agricultura.
Temperatura del líquido -10°C a +120°C
Температура окружающей среды от -10°C до +50°C
Максимальное рабочее давление 16 бар
Непрерывный режим работы S1
| Modelo | ZST |
| Capacidad | 0-400 m³/h |
| Cabeza | 0-151 m |
| DN | 32-125 mm |
| Velocidad | 2900 rpm |
| Tmáx | 120℃ |
| Fuerza | 0,75-160kW |
| Напряжение | 220/380/660V |
| HZ | 50/60 |
| Сорт | Grado F |
| ИС | IP55 |
| Deuda | S1 непрерывный |
| Marco | Hierro fundido gris |
| Рабочее колесо | Чугун/AISI 304/Латунь |
| Eje | Acero 45#/AISI 304 |
| valtyulen | Sello mecánico |
| Transportador | Rodamientos lubricados con grasa |
| MODELO |
DN |
Мощность |
Q=ENTREGA | |||||||||||||||||
| us gpm O | 26 | 40 | 66 | 79 | 106 | 119 | 159 | 185 | 211 | 238 | 317 | 370 | 396 | 476 | 529 | 608 | ||||
| l/minO | 100 | 150 | 250 | 300 | 400 | 450 | 600 | 700 | 800 | 900 | 1200 | 1400 | 1500 | 1800 | 2000 | 2300 | ||||
| m³/hO | 6 | 9 | 15 | 18 | 24 | 27 | 36 | 42 | 48 | 54 | 72 | 84 | 90 | 108 | 120 | 138 | ||||
| milímetros | kilovatios | CV | H=Cabeza(m) | |||||||||||||||||
| ZST 32-125/07 | 50x32 | 0.75 | 1 | 17.5 | 16.7 | 15 | 12 | 9 | - | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-125/11 | 50x32 | 1.1 | 1.5 | 22 | 21 | 19.7 | 16.5 | 14.5 | 9 | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-160/15 | 50x32 | 1.5 | 2 | 25.4 | 23.7 | 22.5 | 18.5 | 15.8 | - | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-160/22 | 50x32 | 2.2 | 3 | 31 | 29.6 | 28.5 | 24.5 | 22 | 15 | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-160/30 | 50x32 | 3 | 4 | 35 | 34.3 | 32.5 | 28 | 25.5 | 19 | 15 | - | - | - | - | - | - | - | - | - | - |
| ZST 32-200/30 | 50x32 | 3 | 4 | 44.2 | 42 | 39.8 | 35.2 | 32.2 | 24.6 | 19.8 | - | - | - | - | - | - | - | - | - | - |
| ZST 32-200/40 | 50x32 | 4 | 5.5 | 54.5 | 52 | 50 | 45.5 | 42.3 | 35 | 30.3 | - | - | - | - | - | - | - | - | - | - |
| ZST 32-250/55 | 50x32 | 5.5 | 7.5 | 60 | 59.5 | 59 | 55 | 50.2 | 34.5 | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-250/75 | 50x32 | 7.5 | 10 | 69.5 | 69 | 68.5 | 66 | 63 | 53 | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-250/92 | 50x32 | 9.2 | 12.5 | 75 | 75 | 74.5 | 72 | 69 | 59 | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-250/110 | 50x32 | 11 | 15 | 90 | 89.5 | 88 | 82 | 78 | 66 | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-250/150 | 50x32 | 15 | 20 | 97 | 96.5 | 96 | 90 | 86 | 73 | - | - | - | - | - | - | - | - | - | - | - |

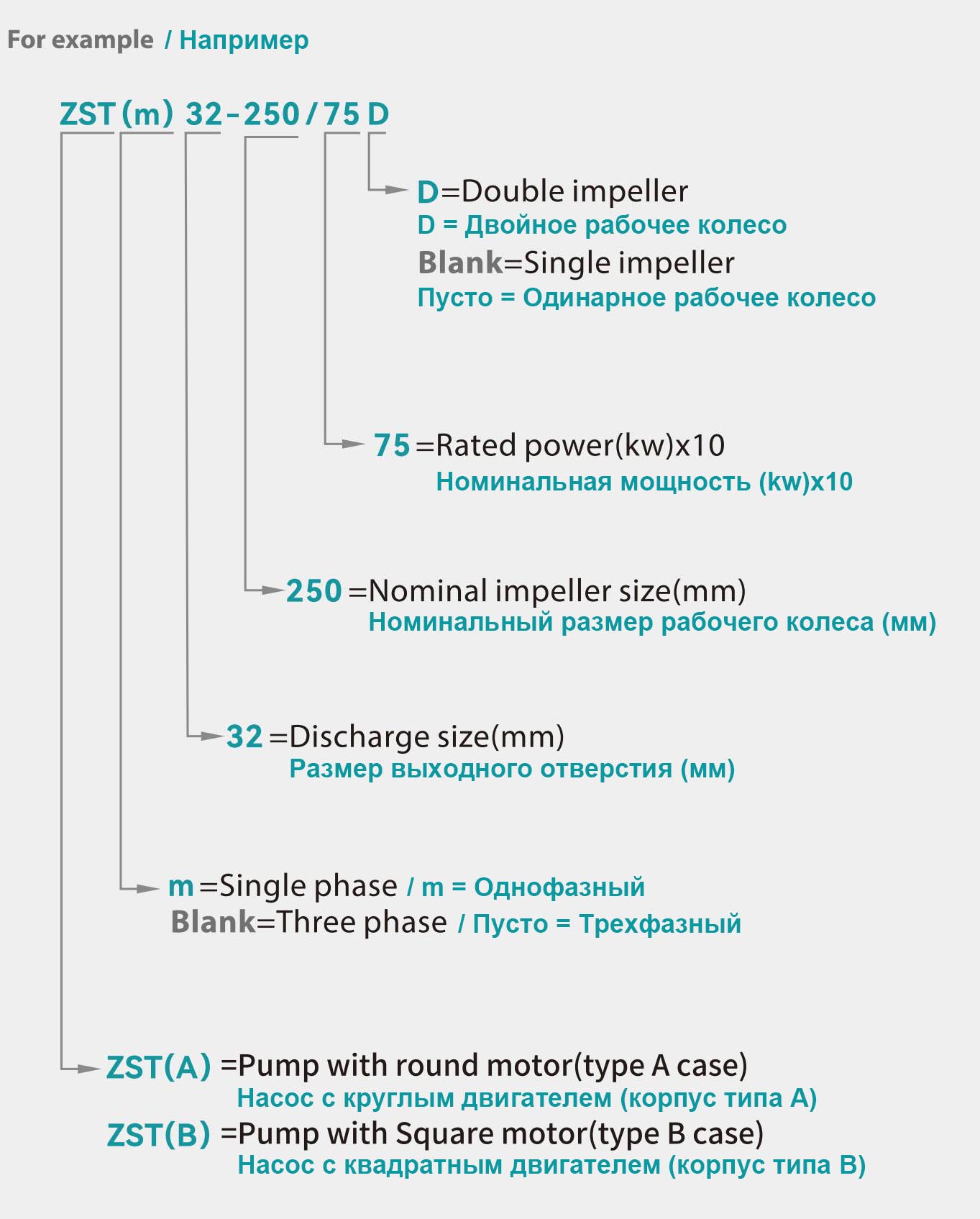

| ZST 32-250/55D | 50x32 | 5.5 | 7.5 | 79.5 | 74.7 | 71.8 | 63 | 56 | 37.5 | - | - | - | - | - | - | - | - | - | - | - |
| ZST 32-250/75D | 50x32 | 7.5 | 10 | 95 | 93 | 91 | 83 | 76 | 57.8 | - | - | - | - | - | - | - | - | - | - | |
| ZST 40-125/11 | 65x40 | 1.1 | 1.5 | 14.7 | - | - | - | 13 | 11.5 | 10.1 | 5.8 | - | - | - | - | - | - | - | - | - |
| ZST 40-125/15 | 65x40 | 1.5 | 2 | 18.1 | - | - | - | 17 | 15 | 13.9 | 10 | 6 | - | - | - | - | - | - | - | - |
| ZST 40-125/22 | 65x40 | 2.2 | 3 | 24.5 | - | - | - | 23.2 | 21.5 | 20.2 | 16 | 13 | 8.3 | - | - | - | - | - | - | - |
| ZST 40-160/30 | 65×40 | 3 | 4 | 31.8 | - | - | - | 29.5 | 27.5 | 26.3 | 21.5 | 17.5 | - | - | - | - | - | - | - | - |
| ZST 40-160/40 | 65x40 | 4 | 5.5 | 38 | - | - | - | 36 | 34 | 33 | 28.5 | 25 | 20.1 | - | - | - | - | - | - | - |
| ZST 40-200/55 | 65x40 | 5.5 | 7.5 | 46 | - | - | - | 43.8 | 41.3 | 40.1 | 35 | 30 | - | - | - | - | - | - | - | - |
| ZST 40-200/75 | 65x40 | 7.5 | 10 | 57 | - | - | - | 53.6 | 51.5 | 50 | 45 | 41 | 36.5 | - | - | - | - | - | - | - |
| ZST 40-250/92 | 65x40 | 9.2 | 12.5 | 64 | - | - | - | 59 | 56.5 | 55 | 49.5 | 45 | 39.8 | - | - | - | - | - | - | - |
| ZST 40-250/110 | 65x40 | 11 | 15 | 72 | - | - | - | 67.5 | 65 | 63.5 | 57.5 | 52.2 | 47 | - | - | - | - | - | - | - |
| ZST 40-250/150 | 65x40 | 15 | 20 | 84.5 | - | - | - | 79.3 | 77.3 | 75.2 | 70 | 66 | 61 | - | - | - | - | - | - | - |
| ZST 40-250/185 | 65×40 | 18.5 | 25 | 90 | - | - | - | 85.5 | 82.8 | 80.7 | 75.8 | 70.5 | 66.5 | - | - | - | - | - | - | - |
| ZST 50-125/22 | 65x50 | 2.2 | 3 | 17 | - | - | - | - | - | - | 15.4 | 14 | 12.8 | 11.5 | 6.5 | - | - | - | - | - |
| ZST 50-125/30 | 65x50 | 3 | 4 | 20 | - | - | - | - | - | - | 18.8 | 18 | 17 | 15.6 | 11 | - | - | - | - | - |
| ZST 50-125/40 | 65x50 | 4 | 5.5 | 24 | - | - | - | - | - | - | 23.1 | 23 | 21.5 | 20.3 | 15.8 | 11.8 | - | - | - | - |
| ZST 50-160/55 | 65x50 | 5.5 | 7.5 | 32 | - | - | - | - | - | - | 30.6 | 30 | 28 | 26.6 | 20.5 | 14.8 | - | - | - | - |
| ZST 50-160/75 | 65x50 | 7.5 | 10 | 40 | - | - | - | - | - | - | 38 | 37 | 36 | 34.4 | 29 | 24 | 21 | - | - | - |
| ZST 50-200/92 | 65x50 | 9.2 | 12.5 | 50.5 | - | - | - | - | - | - | 46.8 | 45 | 43 | 40.9 | 32.5 | 26.7 | - | - | - | - |
| ZST 50-200/110 | 65x50 | 11 | 15 | 57.5 | - | - | - | - | - | - | 53.5 | 52 | 50 | 47.5 | 40 | 34 | 29 | - | - | - |
| ZST 50-200/150 | 65x50 | 15 | 20 | 62 | - | - | - | - | - | - | 58 | 56.5 | 54.5 | 52 | 44.5 | 39 | 35.5 | - | - | - |
| ZST 50-250/150 | 65×50 | 15 | 20 | 68.5 | - | - | - | - | - | - | 64 | 63 | 61.5 | 59 | 50 | 41 | - | - | - | - |
| ZST 50-250/185 | 65x50 | 18.5 | 25 | 79 | - | - | - | - | - | - | 75.8 | 74.8 | 74 | 71.5 | 63.5 | 55.5 | 47 | - | - | - |
| ZST 50-250/220 | 65x50 | 22 | 30 | 89.5 | - | - | - | - | - | - | 86 | 85.3 | 84 | 81.5 | 73.5 | 63.5 | 57 | - | - | - |
| ZST 65-125/40 | 80x65 | 4 | 5.5 | 19 | - | - | - | - | - | - | - | - | 17.3 | 16.8 | 14.5 | 13 | 11.8 | - | - | - |
| ZST 65-125/55 | 80x65 | 5.5 | 7.5 | 23 | - | - | - | - | - | - | - | - | 21.3 | 20.9 | 19 | 17.5 | 16.7 | 13.7 | - | - |
| ZST 65-125/75 | 80x65 | 7.5 | 10 | 27 | - | - | - | - | - | - | - | - | 26 | 25.6 | 24.5 | 23 | 22.5 | 20 | 18 | - |
| ZST 65-160/92 | 80x65 | 9.2 | 12.5 | 33 | - | - | - | - | - | - | - | - | - | 31.5 | 30 | 28 | 27.1 | 24 | 21.5 | - |
| ZST 65-160/110 | 80x65 | 11 | 15 | 36 | - | - | - | - | - | - | - | - | - | 34.5 | 33 | 31.5 | 30.8 | 28 | 25.5 | - |
| ZST 65-160/150 | 80x65 | 15 | 20 | 42 | - | - | - | - | - | - | - | - | - | 41 | 40 | 38.5 | 37.8 | 35 | 33 | 29.5 |
| ZST 65-200/150 | 80x65 | 15 | 20 | 45 | - | - | - | - | - | - | - | - | - | 45.5 | 43 | 41 | 40.2 | 36.5 | 34 | - |
| ZST 65-200/185 | 80x65 | 18.5 | 25 | 52 | - | - | - | - | - | - | - | - | - | 52.3 | 51 | 49 | 48.2 | 44.5 | 42 | - |
| ZST 65-200/220 | 80x65 | 22 | 30 | 59 | - | - | - | - | - | - | - | - | - | 59.5 | 58 | 56 | 55 | 52 | 49.5 | 44.5 |
| ZST 65-250/220 | 80x65 | 22 | 30 | 64.8 | - | - | - | - | - | - | - | - | - | 64.7 | 62 | 60 | 58.5 | 53 | 50 | - |
| ZST 65-250/300 | 80x65 | 30 | 40 | 80 | - | - | - | - | - | - | - | - | - | 79.8 | 77.5 | 75.5 | 74.5 | 70 | 66 | 58 |
| ZST 65-250/370 | 80x65 | 37 | 50 | 92 | - | - | - | - | - | - | - | - | - | 905 | 88.5 | 87 | 85 | 80.5 | 78 | 68 |
| MODELO |
DN |
Мощность |
Q=ENTREGA | ||||||||||||||
| us gpm O | 264 | 396 | 529 | 634 | 793 | 881 | 925 | 969 | 1057 | 1233 | 1322 | 1586 | 1762 | ||||
| l/minO | 1000 | 1500 | 2000 | 2400 | 3000 | 3333 | 3500 | 3667 | 4000 | 4667 | 5000 | 6000 | 6667 | ||||
| m³/hO | 60 | 90 | 120 | 144 | 180 | 200 | 210 | 220 | 240 | 280 | 300 | 360 | 400 | ||||
| milímetros | kilovatios | CV | H=Cabeza(m) | ||||||||||||||
| ZST 65-315/450 | 80x65 | 45 | 60 | 102 | 98 | 94.5 | 90 | 83 | - | - | - | - | - | - | - | - | - |
| ZST 65-315/550 | 80x65 | 55 | 75 | 122 | 120 | 114.5 | 110 | 100 | 76 | - | - | - | - | - | - | - | - |
| ZST 65-315/750 | 80x65 | 75 | 100 | 141 | 141 | 134.5 | 130 | 120 | 96 | 78 | 65.5 | - | - | - | - | - | - |
| ZST 65-315/900 | 80x65 | 90 | 125 | 151 | 150 | 144.5 | 140 | 130 | 106 | 88 | 75.5 | - | - | - | - | - | - |
| ZST 80-125/40 | 100x80 | 4 | 5.5 | 17 | 15 | 12.3 | 7.5 | - | - | - | - | - | - | - | - | - | - |
| ZST 80-125/55 | 100x80 | 5.5 | 7.5 | 21 | 19.6 | 17.4 | 13.4 | 9.5 | - | - | - | - | - | - | - | - | - |
| ZST 80-125/75 | 100x80 | 7.5 | 10 | 26 | 24.8 | 23 | 19.5 | 16.5 | - | - | - | - | - | - | - | - | - |
| ZST 80-160/110 | 100x80 | 11 | 15 | 28 | 27 | 27.3 | 24.5 | 21.1 | 16 | - | - | - | - | - | - | - | |
| ZST 80-160/150 | 100x80 | 15 | 20 | 34 | 32.6 | 32.5 | 30.2 | 27 | 22.1 | 18.5 | 16.7 | - | - | - | - | - | - |
| ZST 80-160/185 | 100x80 | 18.5 | 25 | 39 | 38.5 | 38 | 36.7 | 33.6 | 28.8 | 25.3 | 23.5 | - | - | - | - | - | - |
| ZST 80-160/220 | 100x80 | 22 | 30 | 44 | 43.5 | 43 | 41.7 | 38.6 | 33.8 | 30.3 | 28.5 | - | - | - | - | - | - |
| ZST 80-200/220 | 100x80 | 22 | 30 | 48 | 47.7 | 47.5 | 43.5 | 39.2 | 32.5 | 27.2 | 24.5 | - | - | - | - | - | - |
| ZST 80-200/300 | 100x80 | 30 | 40 | 60 | 59.7 | 59.5 | 57 | 53.1 | 47 | 42.7 | 40.5 | - | - | - | - | - | - |
| ZST 80-250/370 | 100x80 | 37 | 50 | 71.5 | 70.9 | 70.5 | 65.5 | 59.3 | 51 | 43.2 | 38.5 | - | - | - | - | - | |
| ZST 80-250/450 | 100x80 | 45 | 60 | 88 | 86.7 | 86 | 83.6 | 78.5 | 70.5 | 60 | 51 | - | - | - | - | - | - |
| ZST 80-250/550 | 100x80 | 55 | 75 | 94.5 | 94.5 | 94.5 | 91.8 | 87 | 79.5 | 72.1 | 68.3 | - | - | - | - | - | - |
| ZST 80-315/450 | 100x80 | 45 | 60 | 85 | 84 | 82.6 | 82 | 78 | 68.3 | 61 | 56 | - | - | - | - | - | - |
| ZST 80-315/550 | 100x80 | 55 | 75 | 98 | 97 | 95.6 | 95 | 91 | 81.3 | 74 | 69 | - | - | - | - | - | - |
| ZST 80-315/750 | 100x80 | 75 | 100 | 124 | 123 | 121.6 | 121 | 117 | 107.3 | 100 | 95 | 90 | 80.8 | - | - | - | - |
| ZST 80-315/900 | 100x80 | 90 | 125 | 144 | 143 | 141.6 | 141 | 137 | 127.3 | 120 | 115 | 110 | 100.8 | - | - | - | - |
| ZST 100-160/150 | 125x100 | 15 | 20 | 35 | 33.5 | 32.5 | 30 | 27.8 | 24.5 | 21.5 | 20 | 18.3 | 15 | - | - | - | - |
| ZST 100-160/185 | 125x100 | 18.5 | 25 | 38.5 | 37.5 | 36.5 | 34.3 | 32.2 | 29 | 25.7 | 24 | 22 | 18 | - | - | - | - |
| ZST 100-160/220 | 125x100 | 22 | 30 | 43 | 41 | 40 | 37.6 | 35.2 | 31.5 | 28.5 | 27 | 25.3 | 22 | - | - | - | - |
| ZST 100-200/220 | 125x100 | 22 | 30 | 38.5 | 36.7 | 35.7 | 33.8 | 31.7 | 28.5 | 26.8 | 26 | 25 | 22.9 | 16.3 | 13 | - | - |
| ZST 100-200/300 | 125x100 | 30 | 40 | 44.5 | 42.5 | 42 | 40.2 | 38.8 | 36.7 | 34.2 | 33 | 31.7 | 29 | 21.7 | 18 | - | - |
| ZST 100-200/370 | 125x100 | 37 | 50 | 55 | 53 | 51 | 50.6 | 49.2 | 47 | 45 | 44 | 42.8 | 40.5 | 32.8 | 29 | - | - |
| ZST 100-250/450 | 125x100 | 45 | 60 | 65 | 65 | 64 | 63 | 61 | 58 | 56 | 55 | 53.3 | 50 | 39 | 33.5 | - | - |
| ZST 100-250/550 | 125x100 | 55 | 75 | 77 | 76 | 75.5 | 75 | 73.8 | 72 | 71.7 | 71.5 | 70.7 | 69 | 62.3 | 59 | - | - |
| ZST 100-250/750 | 125x100 | 75 | 100 | 91 | 91 | 90.5 | 89.7 | 88 | 85.5 | 84 | 83.3 | 81.5 | 78 | 71.7 | 68.5 | 48 | - |
| ZST 100-250/900 | 125x100 | 90 | 125 | 100 | 100 | 99.5 | 98.7 | 97 | 94.5 | 93 | 92.3 | 90.5 | 87 | 80.7 | 77.5 | 57 | - |
| ZST 100-315/750 | 125x100 | 75 | 100 | 80 | - | - | 78.5 | 76.7 | 74 | 73 | 72.8 | 72.5 | 70.7 | 68 | 64 | 52 | - |
| ZST 100-315/900 | 125x100 | 90 | 125 | 100 | - | - | 98.5 | 96.7 | 94 | 93 | 92.8 | 92.5 | 90.7 | 88 | 84 | 72 | - |
| ZST 100-315/1100 | 125x100 | 110 | 150 | 118 | - | - | 116.5 | 114.7 | 112 | 111 | 110.8 | 110.5 | 108.7 | 106 | 102 | 90 | - |
| ZST 100-315/1320 | 125x100 | 132 | 180 | 129 | - | - | 127.5 | 125.7 | 123 | 122 | 121.8 | 121.5 | 119.7 | 117 | 112 | 101 | - |
| ZST 100-315/1600 | 125x100 | 160 | 220 | 148 | - | - | 146.5 | 144.7 | 142 | 141 | 140.8 | 140.5 | 138.7 | 136 | 132 | 120 | - |
| ZST 125-200/450 | 150x125 | 45 | 60 | 39.8 | - | - | 39.3 | 39.2 | 39 | 38.9 | 38.9 | 38.8 | 37.5 | 35 | 34 | 28.6 | 25 |
| ZST 125-200/550 | 150x125 | 55 | 75 | 50.5 | - | - | 49.3 | 49.2 | 49 | 48.9 | 48.9 | 48.8 | 47.5 | 45 | 44 | 38.6 | 35 |
| ZST 125-200/750 | 150x125 | 75 | 100 | 61.5 | - | - | 60.3 | 60.2 | 60 | 59.9 | 59.9 | 59.8 | 58.5 | 56 | 55 | 49.6 | 46 |
| ZST 125-250/550 | 150x125 | 55 | 75 | 70 | - | - | 67 | 66 | 64 | 63 | 62 | 61 | 59.5 | 54 | 50.5 | - | - |
| ZST 125-250/750 | 150x125 | 75 | 100 | 80 | - | - | 76.5 | 75.5 | 74 | 73 | 72 | 71.5 | 70 | 67 | 65 | 56 | - |
| ZST 125-250/900 | 150x125 | 90 | 125 | 87 | - | - | 84 | 82.5 | 81 | 79.5 | 79 | 78 | 77 | 73.5 | 71.5 | 65 | 60 |
